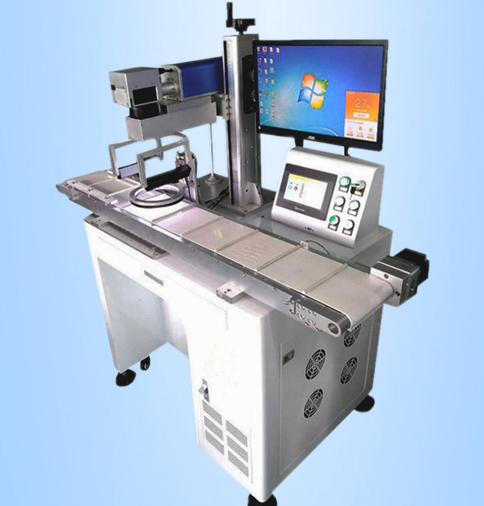

视觉激光打标机
在线式自动激光打标，工件随意摆放，无需模具固定定位，降低人工成本和治具成本，提高打标效率。适用于各行业在线式激光打标需求，做到无人值守全自动打标。
功能特点：
1、可保存任意多产品模板，生产时直接调用即可；
2、打标轨迹采用CCD视觉自动捕捉，简单、方便、高精度；
3、无须夹具，只要放平即可，产品可任意角度摆放；
4、可以与前后生产线直接对接，或者采用振动盘上料；
5、打标完毕后，可以自动检测，对未打标工件可输出报警剔废信号；
6、光束质量好，适合于更加精细打标；
7、不需水冷却，无易损件，无耗材，运行成本低；
8、流水线采用钢结构焊接制造，运行稳定可靠，控制柜面板与工控机容为一体，美观高档。
9、适用范围：各种材料的零部件上打印标记，如电子通讯产品、仪器仪表、精密零件、五金工具、生活用品、食品包装等，标记内容可以是产品型号、生产日期、序列号、商标图案、条形码和二维码等。
相机像素Camera pixel | 600万像素6 million pixels | |
打标精度 Marking precision | 0.1mm | |
打标幅面Marking amplitude | 180mm×180mm | |
打标深度Marking depth | 0.01-0.3mm（视材料）。 | |
打标线宽Marking line width | 0.05-0.1mm。 | |
打标激光速度Marking laser speed | ≤7000mm/s。 | |
激光波长Laser wavelength | 1.064μm。 | |
焦距focal length | 160mm(160mm-185mm)。 | |
字符高度character height | 0.5～100mm。 | |
输出方式Output mode | 脉冲激光，外置红光指示器。 Pulsed laser, external red indicator | |
最大激光输出功率Maximum laser output power | 20W/50W | |
标记内容Tagged content | 任意中英文、数字及图形、条形码、二维码等。 Arbitrary Chinese and English, figures and graphics, barcode, two-dimensional code, etc. | |
外形尺寸Shape size | 流水线式。Line type. | |
流水线Assembly line | 标配1.2米，可定制 standard configuration 120 cm, Customizable | |
编程方式Programming mode | 打标软件中编辑Edit in marking software | |
对位方式Counterposition | 视觉自动对位Visual automatic alignment | |
模板存储量memory capacity | 硬盘无限量存储Unlimitless storage of hard disk | |
操作系统operating system | Windows 7 | |
软件系统software system | 点盛视觉系统软件V1.0（激光打标专用） The visual system software V1.0 (special for laser marking) | |
控制方式control mode | PC控制、液晶显示器 PC control, liquid crystal display | |
Z轴移动范围Z axis moving range | 100mm | |
Z轴驱动Z axis drive | ||
移动速度Moving speed | XY/Z：0.1-800/350 mm/Axis | |
电源Power | 220V±10%，50Hz±5%。 | |
整机功率Machine power; | ≤500W。 | |
Temperature of Working environment | 0 ～40 °C | |
工作环境湿度 Humidity of working environment | 20～90% (无结露)(no dew) | |
