直线电机无铁芯电机,直驱电机,伺服电机国产直线电机,直线同步电机

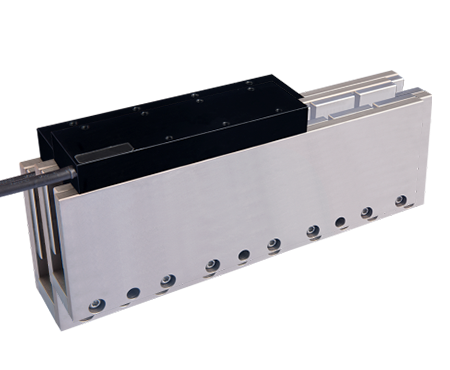

直线电机LSMU无铁芯系列
无铁芯技术丨无齿槽效应丨专利技术丨绕组紧凑型设计，高推力密度丨高连续推力与峰值推力丨可选霍尔传感器
| 直线电机选型规则 初级选型规则 命名举例，LSMU610201B-S-H-NC-N-D00.5表示：U型直线同步电机之第6个标准系列的02线圈 第1款B版本串联式初级，且耐温等级为H级，采用自然冷却方式,无热敏电阻，电缆线长0.5米，出线端为D类航空插头。 次级选型规则 命名举例，LSMU6203A表示：U型直线同步电机之第6个标准系列的第3款A版本次级； |
直线电机LSMU4系列
LSMU系列无铁芯电机-自然冷却型
直线电机LSMU4系列尺寸图
直线电机LSMU4系列尺寸图
直线电机LSMU4系列尺寸图
| 初级尺寸 | |||
| 初级型号 | 初级长度L | M | 初级安装孔A |
| LSMU410101A-S-H-NC-N-D00.5 | 61 | 1 | 3 |
| LSMU410201A-S-H-NC-N-D00.5 | 121 | 3 | 7 |
| LSMU410201A-P-H-NC-N-D00.5 | |||
| LSMU410301A-S-H-NC-N-D00.5 | 181 | 5 | 11 |
| LSMU410301A-P-H-NC-N-D00.5 | |||
| LSMU410401A-S-H-NC-N-D00.5 | 241 | 7 | 15 |
| LSMU410401A-P-H-NC-N-D00.5 | |||
| LSMU410601A-S-H-NC-N-D00.5 | 361 | 11 | 23 |
| LSMU410601B-P-H-NC-N-D00.5 | |||
| 备注:1.标准线长0.5米(配航空插头）,电机电缆线最大外径7mm,最小弯曲半径35mm，若 有特殊要求电缆线长及端子可定制； 2.可选配温度传感器； | |||
| 次级尺寸 | ||||
| 次级型号 | 次级长度TL | N | 次级安装孔B | 次级安装孔C |
| LSMU4202A | 119.5 | 1 | 2 | 2 |
| LSMU4203A | 179.5 | 2 | 3 | 3 |
| LSMU4204A | 239.5 | 3 | 4 | 4 |
| LSMU4205A | 299.5 | 4 | 5 | 5 |
| LSMU4206A | 599.5 | 9 | 10 | 10 |
| 适用于本系列任意一款初级,次级安装方式可任意选择。 | ||||
